PENANGKAL PETIR SURABAYA - LIGHTNING PROTECTION SURABAYA

Penangkal Petir adalah rangkaian jalur yang difungsikan sebagai jalan bagi petir menuju ke permukaan bumi ( grounding system) tanpa merusak benda - benda yang dilewatinya. Ada bagian utama pada bagian penangkal petir yaitu :

1. Air Terminal Penangkal Petir / Batang Head Protector
2. Kabel Konduktor / Kabel Penyalur Petir
3. Grounding System / Arde

1. Batang Penangkal Petir / Air Terminal :

Batang Penangkal Petir berupa batang logam tembaga, steinless, kuningan atau besi yang ujungnya runcing. Di buat runcing karena muatan listrik mempunyai sifat mudah dan berkumpul dan lepas pada ujung logam yang runcing. Dengan demikian dapat memproses tarik menarik dengan muatan listrik yang ada di awan, batang runcing/tombak ini dipasang pada bagian level tertinggi suatu bangunan.

Ada berbagai jenis penangkal petir :

Penangkal Petir Faraday atau Franklin atau biasa di istilahkan Penangkal Petir Pasif atau istilah umumnya penangkal petir konvensional, Penangkal Petir Elektrostatis atau Membran Sistem atau biasa disebutPenangkal Petir Aktif atau istilah umumnya penangkal petir modern.

Penangkal Petir Konvensional / Pasif ( Faraday / Franklin )

Jenis penangkal petir konvensional ini menunggu sambaran petir yang mengenainya kemudian menyalurkan seluruh energinya ke tanah, bentuk perlindungannya / radius seperti kerucut dengan sudut radius 45 derajat. Perbedaannya adalah system yang dikembangkan faraday bahwa kabel penghantar berada pada sisi luar bangunan dengan pertimbangan bahwa kabel penghantar juga berfungsi sebagai penyalur / penerima sambaran petir. Penempatan haruslah sangat tepat dengan melihat beberapa faktor kemungkinan sambaran petir dari dasar kemungkinan ini maka letak pemasangan penangkal petir bisa dengan berbagai bentuk runcing menjulang tinggi seperti stik pancing.

Runcing tapi pendek dengan kabel penghantar di pasang mendatar mengikuti sisi luar bangunan untuk bangunan berstruktur besi / baja bisa pula hanya memasang ujung runcing di sisi atas tanpa jarak standart ( berjauhan ) dan tanpa kabel penghantar, sedangkan penghantarnya memanfaatkan struktur besi saja dan di sisi kaki H-Beam di pasang grounding system.

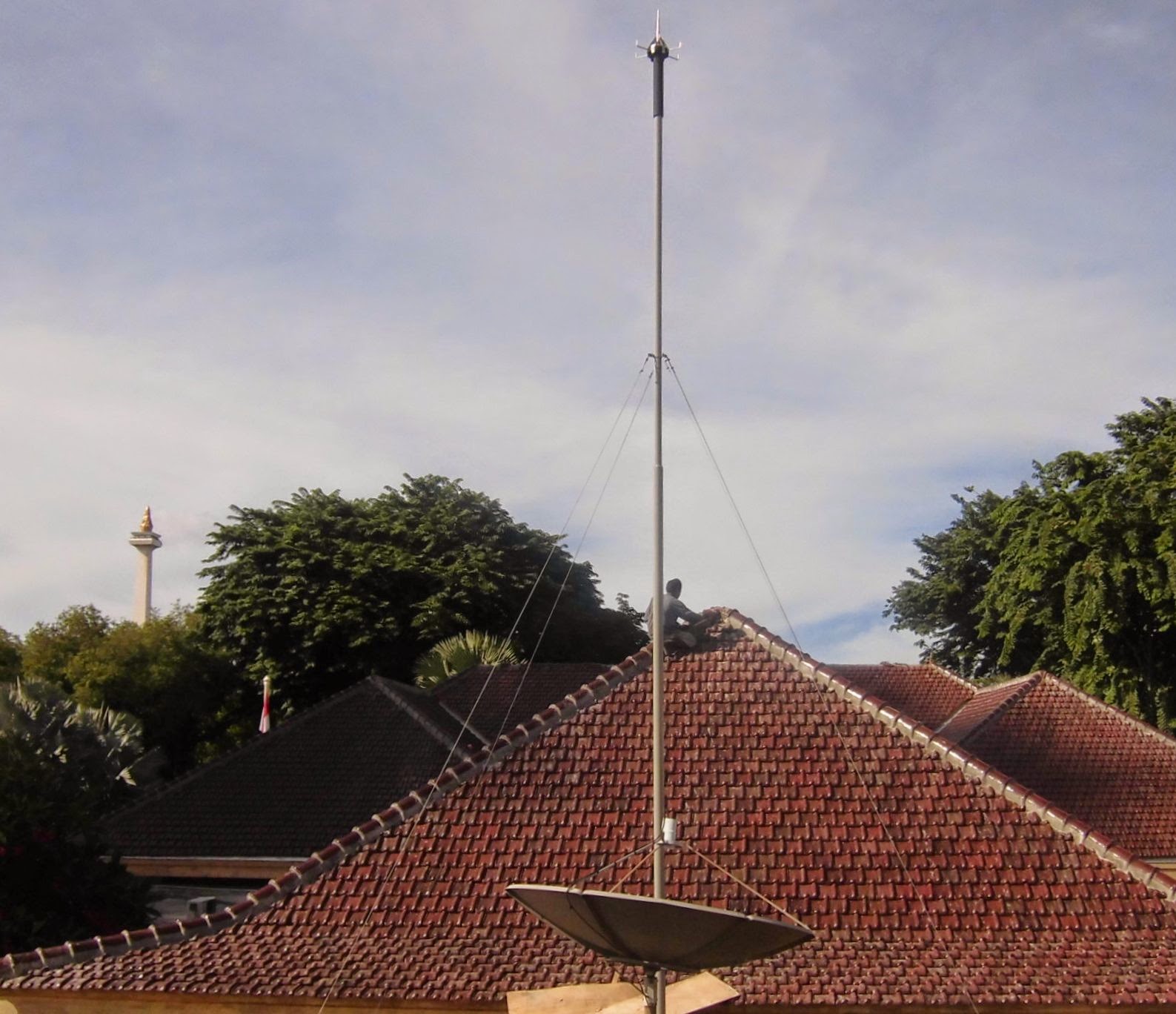

Penangkal Petir  Elektrostatis ( Radius / Aktif )

Untuk PENANGKAL PETIR elektrostatis jenis ini akan memiliki radius perlindungan yang lebih besar dan berbentuk seperti payung, kemampuan radius ini di hasilkan dari penyerapan energi yang disebabkan oleh awan hujan oleh unit ini. Kedua jenis PENANGKAL PETIR tersebut bisa di pasang dan diaplikasikan dimana saja, tergantung dari kebutuhan dari sebuah bangunan dan tergantung keefektifannya.

Untuk bangunan dengan area yang tidak begitu luas/sempit (rumah tinggal) pemasangan PENANGKAL PETIR konvensional sistem Faraday atau franklin cone (jalur tunggal) sudah memadai tetapi untuk bangunan yang mempunyai area yang cukup luas misalnya seperti gedung pada kawasan industri, daerah perkebunan, padang Golf. pemasangan jenis elektrostatik  system sangatlah ideal dan cocok untuk bangunan seperti ini.

Jadi EXTERNAL Protection merupakan perangkat instalasi yang terpasang diatas / diluar bangunan berguna untuk melindungi sambaran petir, jiwa dan meminimalisir kerusakan eletronik yang kiranya langsung mengenai bangunan.

Prinsip kerja PENANGKAL PETIR Elektrostatis mengadopsi sebagian system PENANGKAL PETIR Radioaktif, yakni menambah muatan pada ujung finial / splitzer agar petir selalu memilih ujung ini untuk disambar.

Perbedaan dari sistem Radioaktif dan Elektrostatik ada pada energi yang dipakai. Untuk PENANGKAL PETIR Radioaktif muatan listrik dihasilkan dari proses hamburan zat beradiasi sedangkan pada PENANGKAL PETIR elektrostatik energi listrik dihasilkan dari Listrik Awan yang menginduksi permukaan bumi.

Bila sebuah bangunan sudah terpasang Penangkal Petir Eksternal maka kerusakan Fisik bangunan sudah tertanggulangi hampir keseluruhan, masih ada sedikit celah akan bahaya petir yang lain yakni kerusakan akibat Sambaran petir tidak langsung atau secara umum disebut Induksi Petir. Sebagai gambaran Bila kita berdiri di pinggir jalan saat ada Bus berkecepatan tinggi melintas maka tubuh kita akan merasakan hempasan angin yang kuat, hal ini dipengaruhi oleh faktor besarnya energi yang dipakai untuk memindahkan benda sebesar dan seberat Bus.

Petir adalah fenomena alam yang begitu luar biasa besar, perpindahan energi dari awan sampai bumi akan memerlukan tenaga yang sangat besar. maka bila sebuah petir mengenai unit penangkal petir yang terjadi disekitarnya adalah dentuman energi petir baik suara, listrik, frekwensi. untuk perangkat yang sensitif sekelas antena wifi dentuman energi ini akan sangat mempengaruhi dan bisa meyebabkan kerusakan, tapi untuk sebuah Bola lampu, motorlistrik, Dentuman energi ini akan sangat sedikit pengaruhnya.

2. Kabel Penangkal Petir :

Kabel dan listrik PENANGKAL PETIR adalah  jalur logam elektris yang menghubungkan antara Ujung Finial Penerima sambaran kedalam Tanah, dengan tujuan menyalurkan muatan listrik yang disebabkan sebuah sambaran. Maka secara fungsi, kabel penyalur ini harus mampu menahan dan menerima beban tegangan kejut dan arus yang melaluinya, atau juga bisa di difinisikan bahwa Kabel penyalur petir adalah untaian kawat logam dengan luasan tertentu dan di desain sesuai dengan kebutuhan sebagai penyalur arus yang sangat besar.

Karakteristik Arus Petir di Penghantar

Sebelum membahas masalah Kabel Penangkal Petir, kita akan bahas terlebih dahulu karakteristik listrik petir ketika melewati sebuah kabel konduktor/ kabel penghantar. Kita ketahui bahwa listrik petir memiliki tegangan luar biasa besar dapat mencapai 1 juta Volt saat menyambar dan tidak jauh berkurang tegangannya ketika melewati sebuah konduktor logam.

Sambaran petir terjadi dalam bentuk impuls tunggal dan bisa diartikan sebagai tegangan DC ( searah ) yang ber arus dan tengan raksasa. Sifat dari Tegangan yang besar adalah merambat di sisi permukaan penghantar sedangkan sifat dari arus yang besar merambat di inti penghantar, dari berbagai penelitian mengenai arus petir telah didapatkan bahwa dengan sebuah penghantar dengan luasan 50 mm2 sudah mencukupi untuk menghadang panas lebur dari arus petir walau secara standart untuk kabel dengan luas 50 mm2 hanya mampu mengalirkan arus di kisaran +/- 200  Ampere saja tetapi karena sifat sambaran adalah impuls tunggal maka beban leburnya akan berkurang maka dengan 50 mm2 luas penghantarnya akan cukup mampu.

Sedang sifat rambatan di sisi permukaan penghantarlah yang seringkali menjadi biang dari kerusakan perangkat elektronik, tegangan yang besar ini bisa liar hantarannya, mengenai logam struktur atau kabel instalasi lain, sifat sambaran yang liar ini diistilahkan Side Flashing teknis isolasi arus dan tegangan petir agar tetap berada di jalur yang di buat. Sifat dari Secara umum kabel yang dibutuhkan dalam instalasi penangkal petir adalah kabel yang memiliki luas penghantar 50 mm2 (minimal), bila lebih besar  kemampuan penghantarnya maka akan lebih baik sedangkan jenis kabel tergantung dari keadaan jalur instalasi yang dilewati.

Kawat Tembaga Terbuka :

OUT DOOR INSTALASI KABEL

Bila instalasi kabel konduktor / kabel penghantar diletakkan di luar bangunan dan jauh dari instalasi lain ( listrik / data ) ataupun jauh dari jangkauan penghuni maka kabel bisa menggunakan BCC minimal 50 mm2 (bare copper conductor) atau BAC (bare alumunium conductor) atau istilah pasarnya Kabel Telanjang  sudah cukup bisa digunakan.
Pertimbangan menggunakan kabel jenis ini adalah efisien/ murah, tetapi ada kekurangannya yakni dari segi estetik, akan kurang sekali walau bisa di siasati dengan menyelubungi dengan PVC Conduit .

Kabel NYA ( Single Isolator )

Kabel NYA merupakan kabel yang memiliki 1 ( Satu ) lapis isolator yang terbungkus batang konduktor didalamnya.













IN / OUT DOOR INSTALASI KABEL PENANGKAL PETIR

Kabel Berisolasi NYY ( Double Isolator )

Sedangkan bila kabel penghantar diletakkan di sisi dalam bangunan dan di hindarkan dari instalasi lain ( listrik, data) ataupun jauh dari jangkauan aktifitas penghuni minimal 2 meter maka kabel bisa menggunakan NYY ( doble Isolator ) dengan pertimbangan kabel ini sudah berisolasi dan cukup mampu menahan induksi petir ( side flashing ) walaupun sifat anti side flashingnya minimal. Penggunaan Conduit Cable PVC di posisi yang dekat aktifitas juga sangat disarankan sebagai bentuk tambahan estetika dan keamanan.

INDOOR HIGH  INSTALASI KABEL

Dan bila jalur instalasi tidak bisa dihindarkan dari instalasi lain ( listrik, data, kontrol dll) atau kata lain harus berdekatan dan berjajar bersebelahan maka kabel jenis HVSC ( High Voltage Single Core) yang harus digunakan karena hanya kabel inilah  yang mampu menahan tegangan yang besar kemungkinan  akan menembus isolasi / induksi arus petir istilah mudahnya anti side flashing. misal kabel penghantar di pasang bersamaan di kabel trey power.

Coaxial Penangkal Petir
HIGH VOLTAGE SINGLE CABLE ( HVSC ) / Coaxial Cable

Type : COAXIAL LIGHTNING PROTECTION
150 Kv Side Flashsing
Standart for Lightning Protection
Coaxial Lightning Protection

3. Grounding System / Pembumian

Grounding system atau pembumian adalah benda logam yang di tanam dalam tanah berfungsi sebagai pelepasan muatan listrik, tanah atau bumi adalah sebuah masa yang bersifat netral dan memiliki volume yang luar biasa besar sehingga mampu untuk menyerap dan menetralkan muatan listrik sebesar apapun. Tingkat kehandalan sebuah grounding ada di nilai konduktifitas logam terhadap tanah yang ditancapinya, semakin konduktif tanah terhadap benda logam maka semakin baik. kelayakan Grounding / Pembumian harus bisa mendapatkan nilai Tahanan sebaran Maksimal 5 Ohm (bila bibawah 5 Ohm lebih baik) dengan menggunakan Ohm Meter khusus (Eart Tester Meter). Untuk mendapatkan nilai tahanan sebaran grounding dibawah 5 ohm tidak semua areal bisa dengan mudah memenuhi nilai grounding yang diinginkan, tergantung oleh berbagai macam faktor yang mempengaruhinya misal :

Kadar Air

Bila air tanah dangkal / penghujan maka nilai tahanan sebaran mudah didapatkan sebab sela sela tanah mengandung cukup air bahkan berlebih, sehingga konduktifitas tanah akan semakin baik.

Mineral / Garam

Kandungan mineral tanah sangat mempengaruhi tahanan karena semakin berlogam dan bermineral tinggi maka tanah semakin mudah menghantarkan listrik, daerah pantai kebanyakan memenuhi ciri khas kandungan mineral dan garan tinggi sehingga, tanah sekitar pantai akan jauh lebih mudah untuk mendapatkan tahanan tanah yang rendah.

Keasaman

Semakin asam PH tanah maka arus listrik semakin mudah menghantarkan dan berlaku sebaliknya PH tanah Tinggi (basa) maka listrik juga sulit mengalir. Ciri tanah dengan PH Tinggi (basa) biasanya berwarna terang misalnya Bukit Kapur.

Tekstur tanah

Untuk daerah yang bertekstur pasir dan porous akan  sulit untuk mendapatkan tahanan  sebaran yang baik karena untuk jenis tanah ini air dan mineral akan mudah hanyut dan tanah mudah kering.

Melihat karakteristik tanah sebagaimana di atas maka ada berbagai teknis pembuatan grounding yang bisa dipakai :

Single Rod Grounding

Ground yang hanya terdiri dari satu buah titik penancapa stik Rod arus pelepas di dalam tanah dengan kedalaman tertentu (misal. 3 mtr). untuk daerah yang memiliki karakteristik tanah yang konduktif tentu mudah untuk didapatkan tahanan sebaran tanah dibawah 5 ohm hanya dengan satu buah rod.

Paralel Rod Grounding

Grounding system Paralel menjadi tindakan alternatif bila sistem single masih mendapatkan hasil yang kurang baik ( diatas 5 Ohm ) maka perlu ditambahkan stick arus pelepas dengan minimal jarak antar stick 2 meter dari ground sebelumnya dan di sambung ke ground baru disebelahnya, hal ini dilakukan berulang sampai menghasilkan nilai tahanan tanah yang diinginkan ( dibawah 5 Ohm )

Multi Grounding System

Bila didapati kondisi tanah yang memiliki ciri

1. kering/air tanah dalam

2. kandungan logam sedikit

3. Basa (berkapur)

4. Pasir dan Porous.

Maka penggunaan 2 cara diatas akan susah dan bisa gagal untuk mendapatkan resistansi kecil, maka teknis yang digunakan dengan cara penggantian tanah dengan tanah yang mempunyai sifat menyimpan air atau tanah yang kandunga mineral garam dapat menghantar listrik dengan baik, pada daerah titik logam rod ground yang di tancapkan dan di kisaran kabel penghubung antar ground nya. Tanah Humus, Tanah dari kotoran Ternak, Tanah Liat Sawah  cukup bisa memenuhi standart hantar tanah yang baik.

Caranya :

Letak titik rod di bor dengan lebar kisaran 2 inchi atau lebih , kemudian di isi dengan Tanah Humus sampai penuh kemudian di isi air kemudian rod ground di masukkan. Parit penghubung antar rod ground yang sudah terpasang kabel penghubung ( BC ) di tanam kembali dengan tanah Humus.

Cara Kerja :

Saat muatan listrik negatif di bagian bawah awan sudah tercukupi, maka muatan listrik positif di tanah akan segera tertarik. Muatan listrik kemudian segera merambat naik melalui kabel konduktor , menuju ke ujung batang penangkal petir. Ketika muatan listrik negatif berada cukup dekat di atas atap, daya tarik menarik antara kedua muatan semakin kuat, muatan positif di ujung-ujung penangkal petir tertarik ke arah muatan negatif. Pertemuan kedua muatan menghasilkan aliran listrik. Aliran listrik itu akan mengalir ke dalam tanah, melalui kabel konduktor, dengan demikian sambaran petir tidak mengenai bangunan. Tetapi sambaran petir dapat merambat ke dalam bangunan melalui kawat jaringan listrik dan bahayanya dapat merusak alat-alat elektronik di bangunan yang terhubung ke jaringan listrik itu, selain itu juga dapat menyebabkan kebakaran atau ledakan. Untuk mencegah kerusakan akibat jaringan listrik tersambar petir, biasanya di dalam bangunan dipasangi alat yang disebut penstabil arus listrik (surge arrester).
